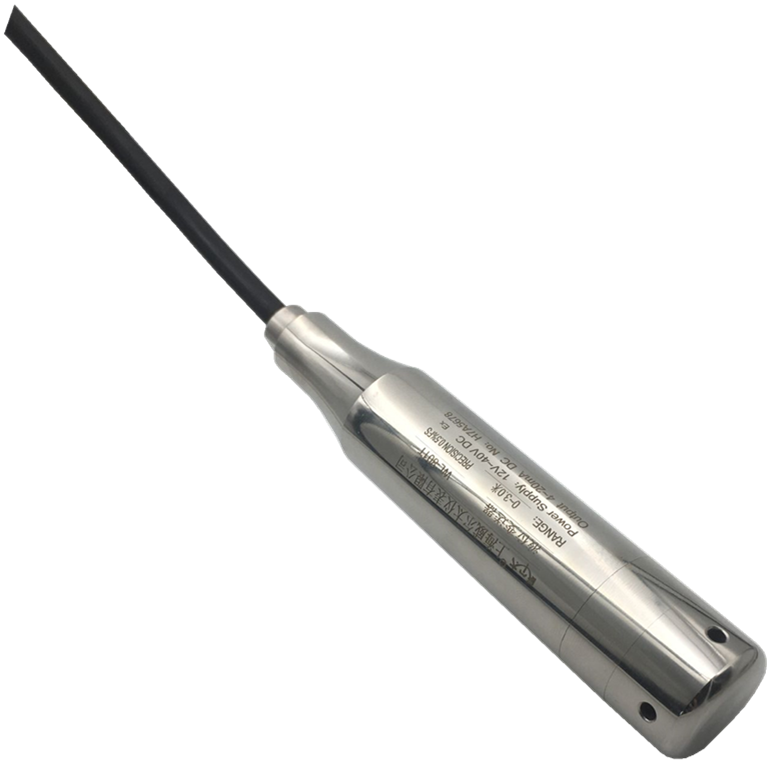

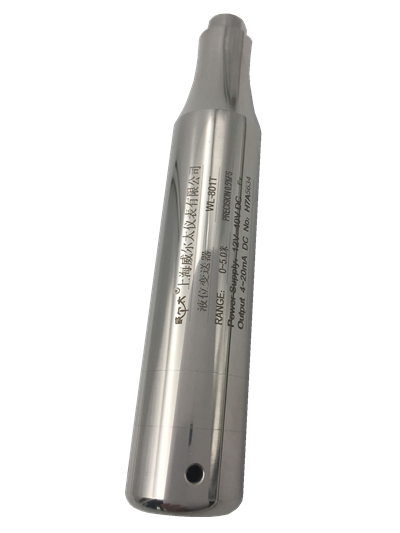

WL-800系列靜壓式液位變送器



使用說明

用途：



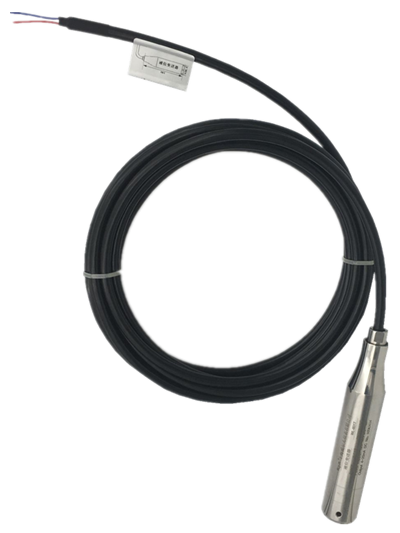

WL-800系列變送器測量部分采用德國進口擴散硅芯體，利用不銹鋼全密封結構封裝而成，輸出信號經精密的溫度補償。連接電纜中設有空心導管，使背壓腔與大氣壓連通，適用于各種液體（包括腐蝕性液體）的測量和控制。廣泛應用于石油、海洋、水庫、河流、化工、電力、科研、污水處理等各種企事業單位。



特點：

1. 應用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力
2. 直接投入式結構，安裝、使用簡便，可適應很小的安裝空間。
3. 準確度高、穩定性好。除進口原裝傳感器已用激光修正外，還對整機在使用溫度范圍

內的綜合性溫度漂移、非線性進行精細補償，因此在使用溫度范圍內非線性小，溫度穩定性好。

4、體積小、重量輕，一般無需安裝支架。無可動部位，零點、量程外部連續可調。
5、4～20mA DC標準電流信號輸出，二線制工作。壓力傳感器直接感測液位壓力，不受介

質泡末、沉積的影響。

     技術參數：

l、測量范圍：A：導氣電纜式0～200m
                  B：不銹鋼集氣筒式0～50m

             C：不帶接線盒導氣電纜式0～100m

2、系統精度等級：0．2級 0．5級
3、使用環境溫度：-20℃～+50℃
4、相對濕度：＜95％
5、介質溫度：-20℃～+100℃
6、長期穩定性：＜0．1％FS／年
7、溫度穩定性：＜±0．1％／10℃
8、電源：24VDC
9、信號輸出：兩線制輸出4～20mA
10、介質密度范圍：0．5g／cm3～2．0g／cm3
11、過載能力：標準量程的2倍
12、變送器防護等級；IP65
13、傳感器防護等級：IP68
14、變送器外殼材料：模壓鑄鋁
15、傳感器材質：普通型為不銹鋼;防腐型為聚四氟乙烯
16、連接件尺寸：法蘭 螺紋（或按用戶要求）

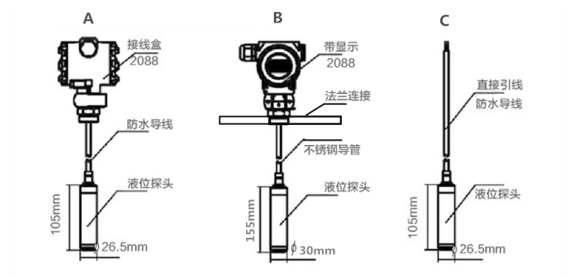

外形尺寸

接線圖

旋下接線端(如有LED,則為顯示面)蓋，露出接線端子.連接電纜上套入密封螺套后，由左（或右）引入孔穿入，接至接線端子，旋緊密封螺套；另一端旋緊密封螺蓋，并蓋緊接線端蓋

OUT

＋  接24VDC電源正,同時輸出4-20MA

—  接24VDC電源負,同時輸出4-20MA

TEST

＋ 接LCD正

— 接LCD負



維護及故障處理：



儀表運行后需對其基本特性進行定期檢查，排除故障，以保證儀表正常運行可靠，現將常見故障排除方法列表說明如下：

①檢查連接線是否可靠，電纜是否有破損老化現象，電氣殼體表蓋是否擰緊。

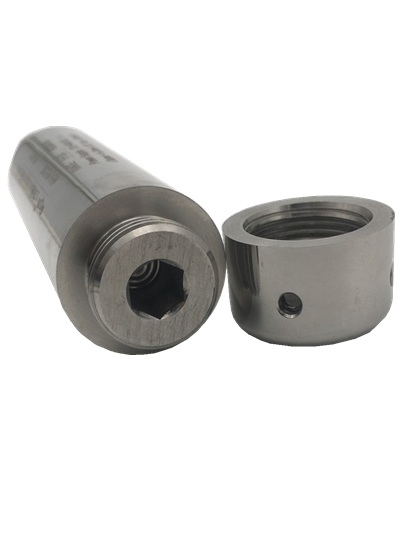

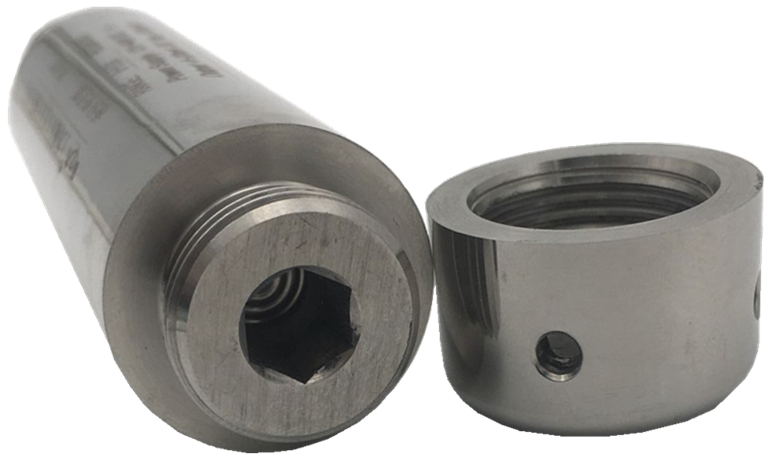

②投入式壓力變送器應視測量介質情況定期清洗鋼帽和膜片腔（小心！）





故 障 現 象	原         因	處 理 方 法
無輸出	電源電壓不正確           負載電阻不正確	電源電壓與負載電阻的         關系應符合
	電源極性錯誤	糾正
	輸出回路斷線	接通
誤差大輸出達   100%或0%	測量回路不正確	檢查配電器，二次儀表等與變送器之間的接線及工作狀態是否正常并排除故障
	零點、量程及線性電位器          調節器調錯或損壞	更換損壞元件重新仔細調整
	量程粗調位置錯	改正



★以上各法均不能使變送器正常工作時，請立即送返本公司維修
